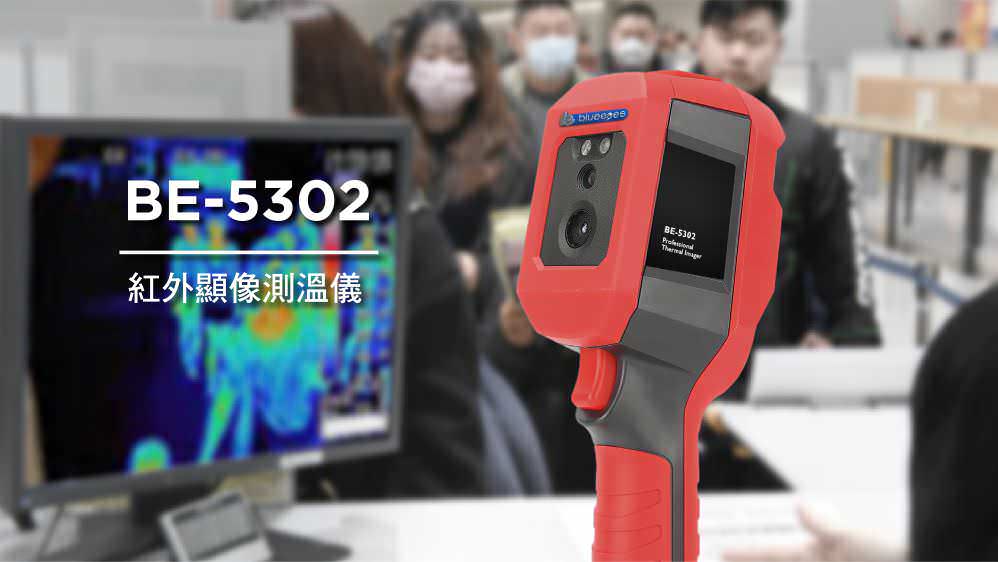

BE-5302紅外顯像測溫儀
BE-5302紅外顯像測溫儀

BE-5302
雙鏡頭紅外顯像測溫儀

  • 非接觸性即時測溫,快速發報安全告警
  • 2.8 吋 TFT LCD 螢幕,即時溫度顯示
  • 高階雙鏡頭設計,準確度更高
  • 熱成像解析度 160x120 像素
  • 可見光解析度 640x480 像素
  • 測溫精度在攝氏 ±0.5 度(1 米內)
  • 測溫範圍聚焦在 30°C~45°C
  • 白光 LED 燈警示或照明
  • 手動或自動照相,儲存影像至 SD 卡或硬碟
  • 即時影像透過 USB 線傳輸至電腦顯示
  • 1/4 吋標準孔位,可固定在相機用三腳架上
  • 內建高容量 5000mAh 鋰電池
  • 最新 Type-C USB 介面充電
  • 搭配 Windows 電腦軟體,分析與語音告警

超過設定溫度自動告警

BE-5302紅外顯像測溫儀超過設定溫度自動告警

高溫超過警報

自訂的高溫警報可以設置為 37.3℃。溫度 ≥ 37.3℃ 時,指示燈和 LCD 螢幕會出現高溫警報,可有效、快速地篩查溫度異常的人員。

BE-5302紅外顯像測溫儀超過設定溫度自動閃燈告警

測溫範圍

BE-5302紅外顯像測溫儀測溫範圍圖

為每個重要出入口安裝 BE-5302,防疫最前線,大家一起築起安全牆

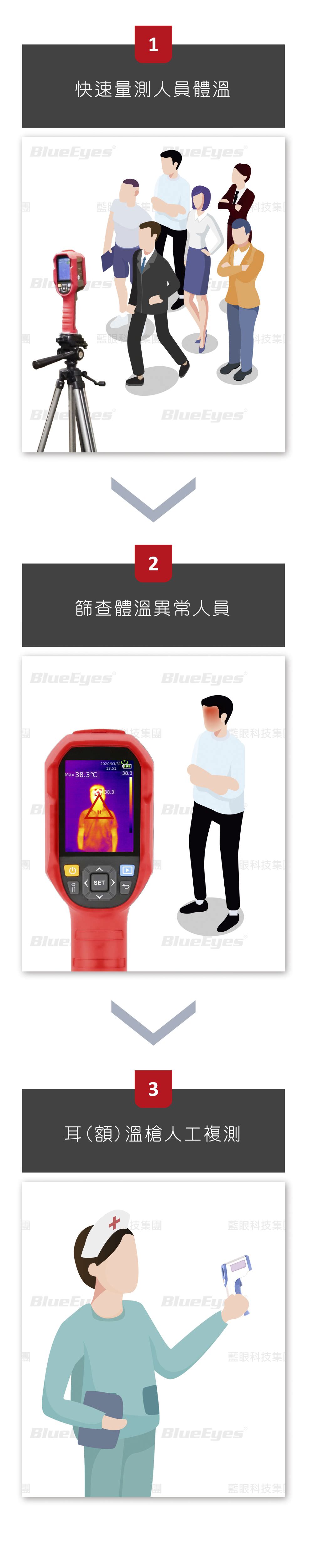

服務流程

BE-5302紅外顯像測溫儀服務流程

快篩模式

自動追蹤畫面中最高溫,發現超溫目標後,自動閃燈、警報並拍照保存。

BE-5302紅外顯像測溫儀快篩模式

拍照模式

工作人員手持 BE-5302,前後移動將人臉放入畫面中心,按下板機鍵,此時熱顯像畫面凍結並顯示受測者溫度,按下 SET 鍵儲存照片,或取消重新拍照。

BE-5302紅外顯像測溫儀拍照模式

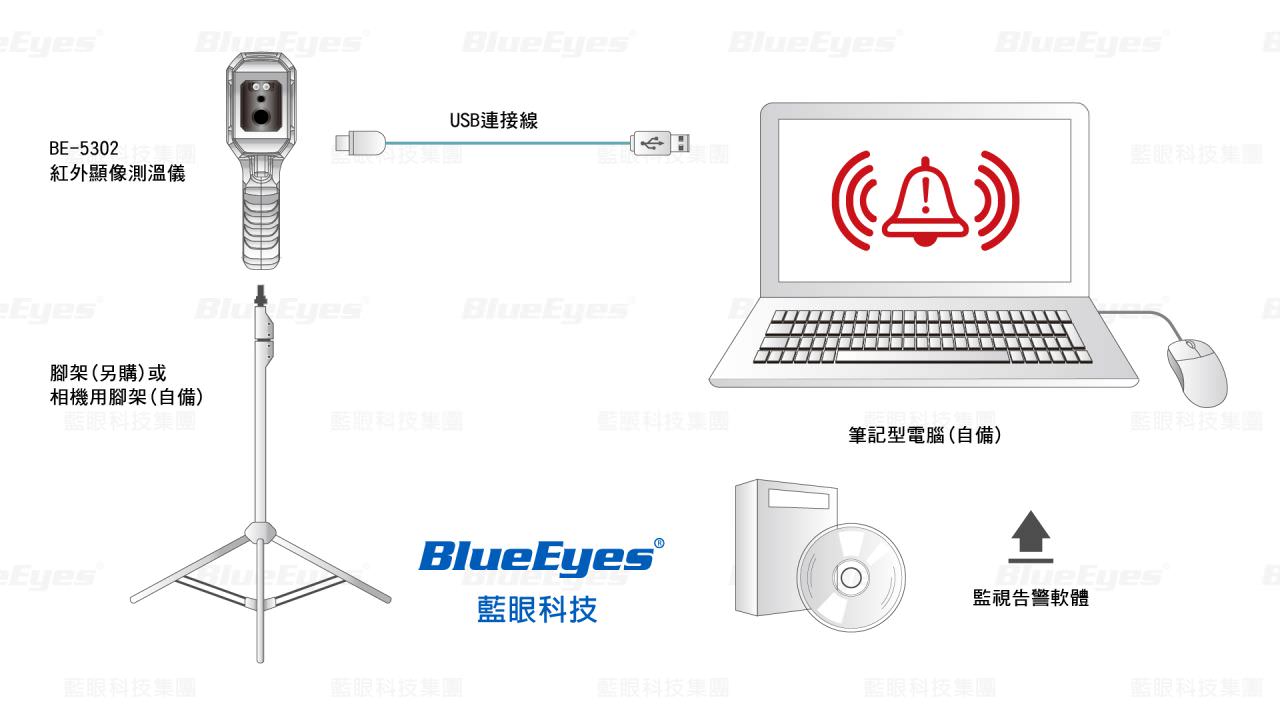

架構圖

BE-5302紅外顯像測溫儀架設架構圖

不需連接電源,不一定需要連接電腦,手持或固定皆可,防疫用途特別設計

即時影像傳輸

將 USB 模式設置為 USB 攝影機,將 USB 線連接到安裝軟體的電腦以通過即時影像傳輸鏡像畫面。使用即時影像傳輸,可以在更大的螢幕上鏡像熱像儀畫面以進行大規模監視。

規格

一般
  • 熱成像晶片:美國 FLIR Lepton® Uncooled VOx Microbolometer
  • 熱成像解析度:160x120 像素
  • 可見光解析度:640x480 像素
  • 光譜範圍:長波紅外線 8 μm~14 μm
  • 像素尺寸:12 μm
  • 測溫精度:攝氏 ±0.5 度@1米
  • 測溫響應時間:≦500ms (讀數的 95%)
  • 更新頻率:<9Hz
  • 視角(FOV):水平 56°, 垂直 42°
  • 瞬時視角:6 毫弧度(milliradian)
  • 測溫範圍:30°C~45°C
  • 靈敏度:<50mk
  • 畫面:彩虹、鐵紅、白熱、黑熱、紅熱、熔岩、高對比彩虹
  • 溫度偵測:中心點測溫、最高溫追蹤、最低溫追蹤
  • 影像模式:熱成像、數位攝影機(可見光)、混和
  • 混和設定:0% (可見光)、25%、50%、75%、100% (全熱成像)
  • 點測溫功能:3 個點
  • 具備自動增益
  • 支援溫度報警功能
  • 照相儲存:Micro SD Card
  • 圖像格式:BMP
畫面顯示
  • 2.8 吋 TFT LCD 螢幕
  • 螢幕解析度:320x240 像素
  • 英文 OSD 選單
照明與警示
  • 內建 2 盞高亮度 LED 白光
  • 溫度超過設定值,白光會自動閃爍
警報方式
  • 單機操作:當測量溫度超過設定值,LCD 螢幕出現警告符號,熱成像儀前方二盞白光燈同時高亮度閃爍
  • 連接電腦:當測量溫度超過設定值,電腦畫面中出現警告符號,同時發生聲響,聲響音檔可自訂
使用方式
  • 短時間使用:單手持熱成像儀使用
  • 長時間使用:1/4 英吋標準相機安裝孔,固定於標準三腳架
節能
  • 內建自動關機功能
  • 自動關機時間:5 分、10 分、30 分、不自動關機
端子
  • Micro SD 卡槽
  • USB Type-C 連接口
電力

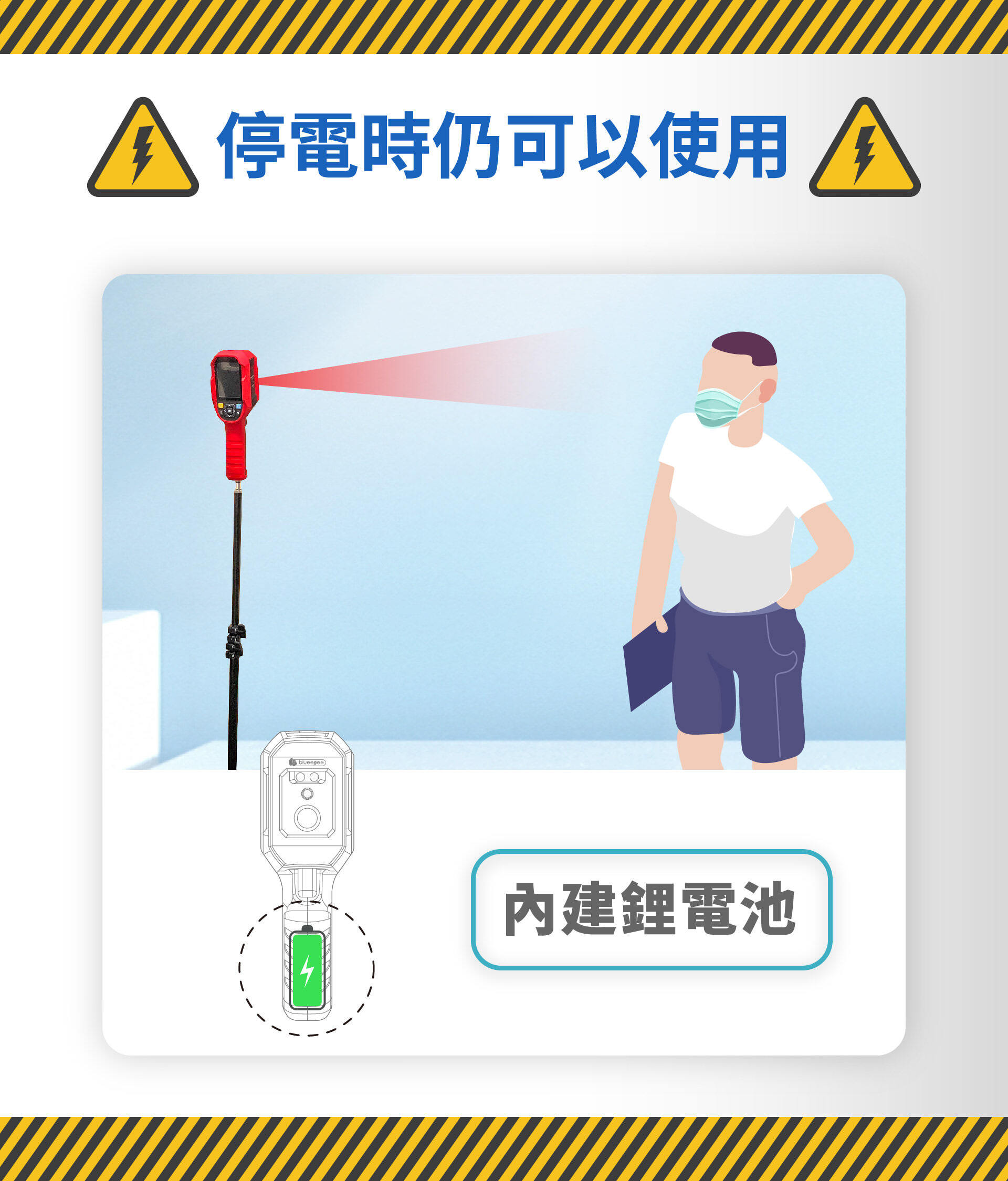

  • 內建 Li-ion 26650 3.7V / 5000mAh 鋰電池
  • 工作時間:≧ 6 小時
  • 充電方式:利用 USB 傳輸線充電
  • 充電時間:≦ 5 小時
  • 充電電源:5V / 2A
工作環境
  • 操作溫度:15°C - 30°C
  • 儲存溫度:-20°C - 60°C
  • 操作濕度:RH 85%(最大值)
  • 儲存濕度:RH 85%(最大值)
尺寸與重量
  • 外觀尺寸:75.5(W) x 236(H) x 86(D)mm
  • 產品重量:500 g
  • 包裝尺寸:283(W) x 190(D) x 95(H)mm
  • 包裝重量:960 g
監視告警軟體
  • 安裝在 Microsoft Windows 10 個人電腦
  • 使用 USB 傳輸線連接
  • 熱成像儀畫面即時顯示
  • 警報時,熱成像畫面自動儲存
  • 超過高溫、低於低溫時自動告警
  • 告警聲音檔可自訂修改
  • 顯示目前畫面最高溫
  • 最低電腦規格:
    1. 處理器:Intel i5 等級以上
    2. 記憶體:8GB 以上
    3. 硬 碟:1TB以上
    4. 作業系統:Windows 10 64 位元
以上產品之外觀或規格如有變動恕不另行通知。產品出貨時不含變壓器,如有需要另行選購。贈品不在保固範圍內。

尺寸圖

BE-5302紅外顯像測溫儀尺寸規格圖

產品型錄

按 此 觀 看

使用說明書

按 此 觀 看

教學影片

按 此 學 習

人流動線規劃

按 此 了 解

熱成像原理

按 此 了 解

熱成像應用

按 此 了 解

熱成像使用限制

按 此 了 解

防疫熱成像選購

按 此 了 解

認識人體溫度

按 此 了 解

24小時報價系統


按此免費詢價

注意事項:

  1. BE-5302 熱成像儀不用連接電腦也可單機獨立運作,但連接視窗電腦可達成大螢幕監視、聲音警報與自動保存告警紀錄。
  2. 安裝監看軟體應用程式的電腦需符合以下最低規格:處理器達 Intel i5 等級以上,記憶體內建 8GB 以上,硬碟達 1TB 以上,作業系統需安裝 Windows 10 64 位元正式版。
  3. 熱成像儀 BE-5302 的最佳測試距離為1米。
  4. 為確保測量精度,建議在操作環境攝氏 15-30 度、相對溼度小於 85% 下使用。
  5. 請在室內無風環境下使用 BE-5302 熱成像儀。
  6. 本設備屬於貴重儀器,如果需要連續長時間使用時,請每日至少關閉 BE-5302、關閉監視告警軟體電腦,同時拔除USB連接線,靜待30分鐘後再重新連接使用。
  7. 熱成像儀 BE-5302 需安裝於穩定溫度的環境中,避免環境均溫改變進而影響溫度感測器偵測。
  8. 測試的環境溫度要穩定,不能在風扇、空調的出風口等氣流較大的地方測量。
  9. 熱成像儀 BE-5302 的安裝方式以攝影三腳支架為主,採水平方式偵測,可達到較準確的量測率。
  10. 禁止裝於戶外,不能在陽光強烈的地方使用,因太陽光的輻射熱能會影響到溫度感測器的偵測。
  11. 偵測場所應進行人流管制,量測動線以單人慢步通過為主,否則會影響 BE-5302 熱成像儀量測的準確度。
  12. 架設或安裝 BE-5302 時應避開熱源(如飲水機、上方燈管、陽光等)、出風口(如出入口通風門、風扇等)及紅外線監視攝影機。
  13. 當轉換到新的環境下使用,請先將產品開機,放置 10-15 分鐘後再測量。
  14. 當測量對象來自於測量環境溫度差異比較大的地方,需要在測試環境內停留 10-30 分鐘後進行測量。
  15. 熱成像儀 BE-5302 能測試到對象的表面溫度,如果有需要作出溫度補償,請到設定頁面調整。
  16. 熱成像儀 BE-5302 具有自我校準功能,如果讀數有快速跳動,請等30秒左右,待讀數穩定後再做測量。
  17. 請勿在測量極高溫或極低溫的物體溫度後,立刻開始測量其他被測對象,請放置10分鐘後進行測量。
  18. BE-5302 熱成像儀不能在電磁干擾場所使用。
  19. 非按照上述方式使用可能會影響 BE-5302 熱成像儀量測的準確度。
  20. BE-5302 熱成像儀可依據現場環境設定溫度補償,如使用本熱成像儀測量人體表面溫度,表面溫度會因測量環境、人體表面形狀與穿戴物等變化,真正人體實際溫度仍須以政府認證之醫療器材,例如耳溫槍、額溫槍、體溫計等測量為準,BE-5302 熱成像儀非醫療等級設備,不能作為主要人體實際溫度量測使用。
